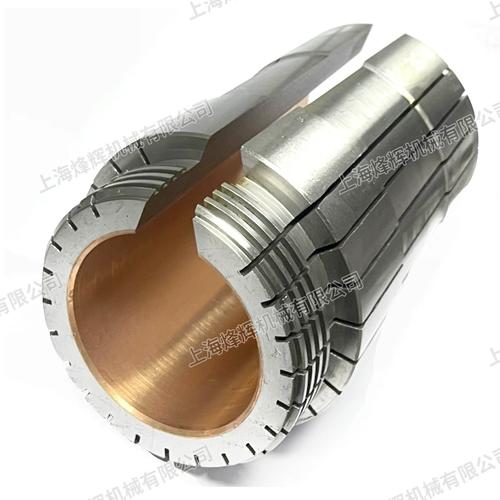

平面磨床主轴铜套与铜瓦配件指南 M7130、7132H、7140及杭机、南通、川磨、桂北机型解析

平面磨床作为精密加工的重要设备，其主轴系统的稳定性直接决定了加工精度和表面质量。在众多易损配件中，主轴铜套和铜瓦（也称轴瓦）扮演着关键角色。本文围绕M7130、7132H、7140等经典型号，以及杭机、南通、川磨、桂北等品牌，为您系统梳理平面磨床主轴铜套与铜瓦的选配知识。

一、主轴铜套与铜瓦的作用
主轴铜套和铜瓦是滑动轴承的核心部件，安装在磨头主轴与轴承座之间。它们通过形成油膜来支撑主轴高速旋转，具有承载能力强、阻尼性能好、抗震性优异等特点。相较于滚动轴承，铜瓦轴承在重载和高速工况下能提供更好的精度保持性，因此广泛应用于各类平面磨床。

二、常见平面磨床型号与规格

1. M7130：经典卧轴矩台平面磨床，主轴前端通常采用铜套或铜瓦结构。其铜套内径常见为60mm、70mm等规格，需根据主轴实际尺寸匹配。
2. M7132H：在M7130基础上改进的液压型平面磨床，主轴铜瓦要求更高的耐磨性和配合精度，通常采用锡青铜材质。
3. M7140：更大规格的平面磨床，主轴铜套尺寸相应增大，常见内径80mm、100mm等。铜瓦多采用双金属复合材料，以提升承载能力。

三、主流品牌配件特点

• 杭机（杭州机床厂）：作为国内平面磨床的骨干企业，其原厂铜套和铜瓦严格按照图纸加工，材质多为ZQSn6-6-3锡青铜，耐磨性好，配合间隙精确。
• 南通（南通机床）：南通系平面磨床配件通用性强，铜瓦多采用离心铸造工艺，组织致密，适合中高负荷磨削。
• 川磨（四川磨床厂）：川磨配件以性价比著称，其铜套在保持合理硬度的具有较好的跑合性，适合刚投产或维修频繁的场景。
• 桂北（桂林桂北机器）：桂北磨床的铜瓦注重油槽设计，润滑效果突出，常用于精密磨削工况。

四、铜瓦（铜套）选型与更换要点

1. 明确型号与尺寸：不同型号的磨床头架主轴颈尺寸不同，M7130、7132H、7140的铜套不可混用。采购时需提供磨床铭牌、主轴轴颈实测尺寸及旧件样品。
2. 材质选择：常用材质包括锡青铜、铝青铜、双金属等。锡青铜综合性能好，铝青铜强度高但跑合性稍差。高速轻载可选锡青铜，重载低速可选铝青铜或双金属。
3. 配合间隙控制：铜瓦与主轴之间的间隙通常控制在主轴直径的0.1%~0.2%。间隙过小会导致发热抱轴，过大则影响加工精度。
4. 油槽与油孔：铜瓦内壁的油槽形式和油孔位置直接影响润滑效果，更换时需与原厂设计保持一致。
5. 刮研与装配：新铜瓦安装后通常需要进行刮研，使接触点均匀分布，接触面积达到70%以上，以确保主轴运转平稳。

五、常见问题与维护建议

• 铜瓦磨损过快：可能原因包括润滑油标号不当、油路堵塞、间隙过小或负荷超标。建议定期检查油质和油压。
• 主轴发热：首先检查铜瓦间隙，若间隙正常则需检查润滑油黏度是否合适。
• 加工表面出现振纹：通常与铜瓦磨损导致主轴晃动有关，应及时更换并重新刮研。

平面磨床主轴铜套和铜瓦虽为配件，却直接影响磨削精度与生产效率。无论是M7130、7132H、7140还是杭机、南通、川磨、桂北等品牌机型，选购铜瓦时应优先考虑材质、尺寸精度和油槽设计，并严格按照装配工艺进行安装。合理选配与定期维护，方能延长主轴系统寿命，保障磨床长期稳定运行。
